炭素繊維を配合した高止水埋込コーン「スーパーOKコン」

スーパーOKコン NETIS KT-170038-VE(活用促進技術)

型枠を固定するための埋めコーンはブリーディングに伴うコンクリートの沈降現象により、コーン下部に水がたまり、コンクリート硬化後に水みちとなり漏水が生じることで、コンクリート構造物の品質を低下させることが課題となっており、従来のかぶりの少ない埋めコーンでは、セパの錆汁がコンクリート表面に漏れ出すことで、景観に影響を与える可能性があります。また、かぶりを多くとったセラミック製やモルタル製の埋めコーンにおいても同様にコーン外周からの漏水が発生することと、本体素材の性質上、運搬時、施工時の破損が懸念されます。そこで弊社では長く親しまれている「OKコン」を改良し、埋めコーンの数ある課題を解消した新しい埋めコーンを開発するため、平成26年よりものつくり大学との産学連携により、従来の埋めコーンよりも「高止水」「高防錆」「軽量化」を実現した「スーパーOKコン」を開発いたしました。

特徴
硬化後のイメージ

製品ラインナップ


型番かぶり(K)全長(L)ネジ径リブ数入数
spok35-835mm60mmw5/162300
spok35-935mm60mmw3/82300
spok35-1235mm70mmw1/22200
spok35-1635mm85mmw5/82125
spok50-850mm75mmw5/163250
spok50-950mm75mmw3/83250
spok50-1250mm85mmw1/23150
spok50-1650mm100mmw5/83100
spok70-870mm95mmw5/164200
spok70-970mm95mmw3/84200
spok70-1270mm105mmw1/24100
spok70-1670mm120mmw5/8480
spok90-890mm115mmw5/165-
spok90-990mm115mmw3/85-
spok90-1290mm125mmw1/25-
spok90-1690mm140mmw5/85-
spok110-8110mm135mmw5/166-
spok110-9110mm135mmw3/86-
spok110-12110mm145mmw1/26-
spok110-16110mm160mmw5/86-
spok-p-35mm---
spok-p12-35mm---
spok-p16-35mm---

  • かぶり90mm以降のサイズの入数につきましてはお問い合わせください。
  • 原則本体とプラグはセットでの販売となります。
  • 仕様、寸法等は予告なく変更する場合がございます

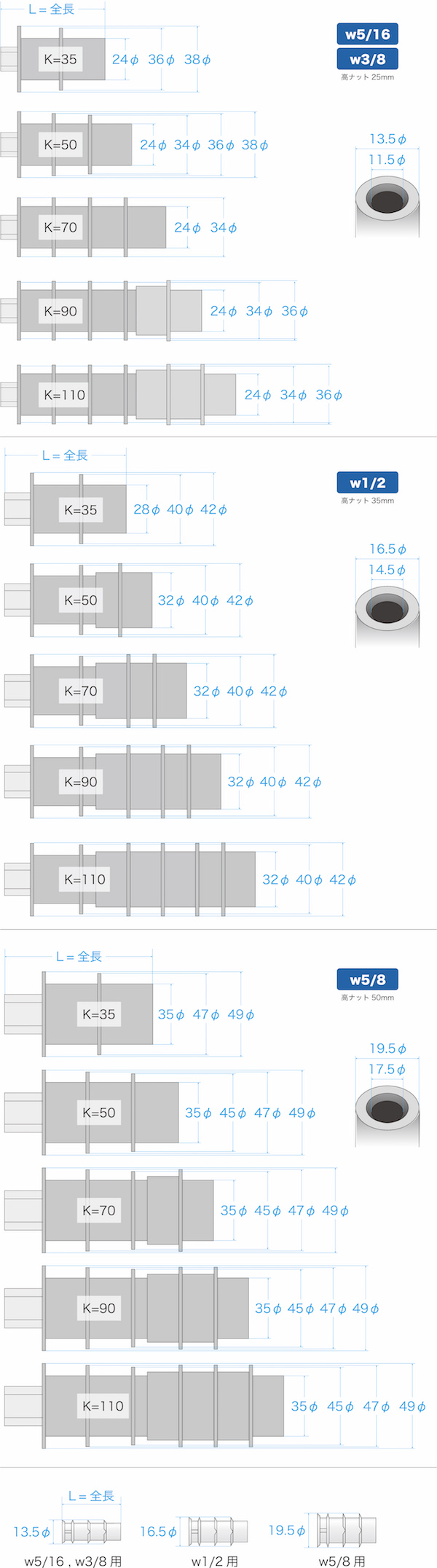

形状図

<<丸セパの切断長の算定>>

セパの切断長

ネジ径ネジ長
w5/16 , w3/812.5mm
w1/215mm(参考)
w5/820mm(参考)

<<軸足>>

軸足

※ネジ部の寸法は参考値です。実際の寸法には差異がございます。詳しくはお問い合わせください。

かぶり(K)ネジ径コンパネ用メタル用
35w3/8 w5/1672mm62mm
50w3/8 w5/1687mm77mm
70w3/8 w5/16107mm97mm
90w3/8 w5/16127mm118mm
110w3/8 w5/16147mm
受注生産
137mm
